霍爾電流傳感器可用于測量交流電流，也可用于測量直流電流。在直流電流檢測場景中使用時，最令人困惑。直流電流有方向性，安裝霍爾傳感器時，很多人經常被安裝方向所困惑。所以安科瑞小編在這里總結一下，以便將來大家再次使用時作為參考。

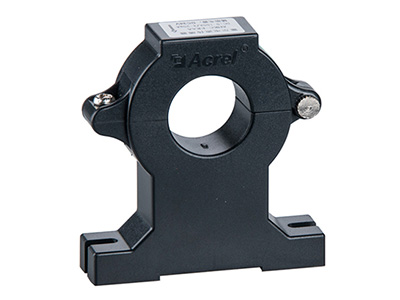

霍爾電流傳感器在直流場景中使用時，通常用于-48V通信電源，或者用于高壓直流電源系統檢測直流電流，用于檢測直流電流的霍爾電流傳感器有方向箭頭顯示電流的方向。

用于測量電池電流時，霍爾一般安裝在負極位置，用于測量電池放電電流和給電池充電的電流。電池放電時，通信電源顯示電池電流為負值的通信電源給電池充電時，通信電源顯示電池電流為正值。那么，在安裝霍爾電流傳感器時，請考慮霍爾器件上指示的箭頭是向下還是向上

霍爾電流傳感器上的箭頭顯示的是電流的方向，當電流的方向與箭頭的方向相同時，檢測出的電流是正值，當電流的方向與箭頭的方向相反時，檢測出的電流是負值，通信電源在電池放電時，檢測出的電池的電流是負值，因此如何安裝霍爾當然，霍爾箭頭和電流的流動相反即可。電流向上穿過霍爾，因此霍爾的箭頭應向下安裝。

霍爾電流傳感器上的接口引腳一般顯示為1-4，接口定義如下

1腳和2腳是霍爾電流傳感器的供電輸入端，1腳輸入+12V，2腳輸入-12V，3腳是霍爾電流檢測的輸出引腳，4腳是接地

1腳紅表筆，2腳黑表筆用萬用表直流電壓文件測量為24V，1腳紅表筆4腳黑表筆12V，2腳紅表筆4腳黑表筆為-12V，3腳4腳一般為+-4V之間的值，安科瑞小編了解到值的大小與霍爾電流傳感器的量范圍成正比。
