安科瑞電流變送器是把傳感器的輸出信號轉變?yōu)榭杀豢刂破髯R(shí)別的信號的轉換器，還可以將傳感器輸入的非電量轉換成電信號同時放大以便供遠方測量和控制的信號源。

變送器工作原理

變送器，顧名思義，變送器含有“變”和“送”之意，下面我們分別介紹一下“變”和“送”的原理。

所謂“變”，就是指將各種從傳感器來的物理量，轉變?yōu)橐环N電信號。比如：利用熱電偶，將溫度轉變?yōu)殡妱?shì)。由于電信號最容易處理，所以，現代變送器，均將各種物理信號，轉變成電信號。

所謂“送”，是指將各種已變成的電信號，為了便于其他儀表或控制裝置接收和傳送，又一次通過電子線路，將傳感器來的電信號，統一化。

電流變送器分直流電流變送器和交流電流變送器兩種。交流電流變送器是一種能將被測交流電流轉換成按線性比例輸出直流電壓或直流電流的儀器，產品廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。交流電流、電壓變送器具有單路、三路組合結構形式，其特點為：

1、準確度高（典型：0.2% 最好0.05%）；

2、整個量程范圍都有極高的線性度；

3、集成化程度高，結構簡單，優良的溫度特性和長期工作穩定性，使變送器免于定期校驗。

直流電流變送器將被測信號變換成一電壓，經HCNR200/201線性光耦直接變換成一個與被測信號成極好線性關系并且完全隔離的電壓，再經恒壓（流）至輸出。具有原理非常簡單，線路設計精煉，可靠性高，安裝方便等優點。

電流變送器可以直接將被測主回路中的交流電流轉換成按線性比例輸出的直流4～20mA（通過250Ω電阻轉換成直流1～5V或通過500Ω電阻 轉換直流2～10V）恒流環標準信號，連續輸送到接收裝置（計算機或顯示儀表）。

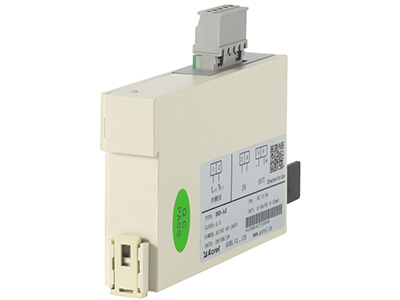

安科瑞電流變送器原副邊高度絕緣隔離，有兩線制和三線制的輸出接線方式。三線制變送器有輔助工作電源+24V的正端、負端和信號輸出端。
