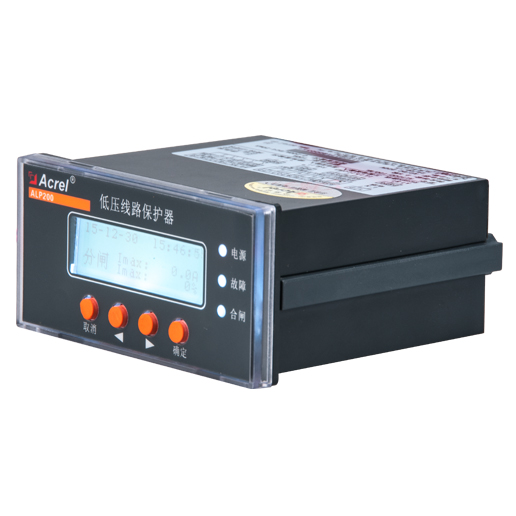

ALP系列低壓保護器

•
•
•

• 產品簡介

  功能：

  ALP系列低壓保護器集保護、測量、控制、總線通訊為一體，同時提供了遠程自動控制、現場直接控制、面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能。



  應用范圍：

  適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。



  訂貨范例：

  具體型號：ALP220-5/L

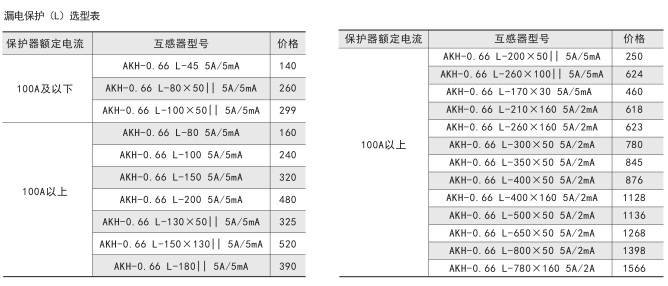

  技術要求：輸入電壓AC 220V；工作頻率50Hz；電流變比200A/5A；漏電保護KB2模塊；準確級0.5。

  通訊協議：RS485接口 Modbus/RTU協議

  輔助電源：AC/DC 220V

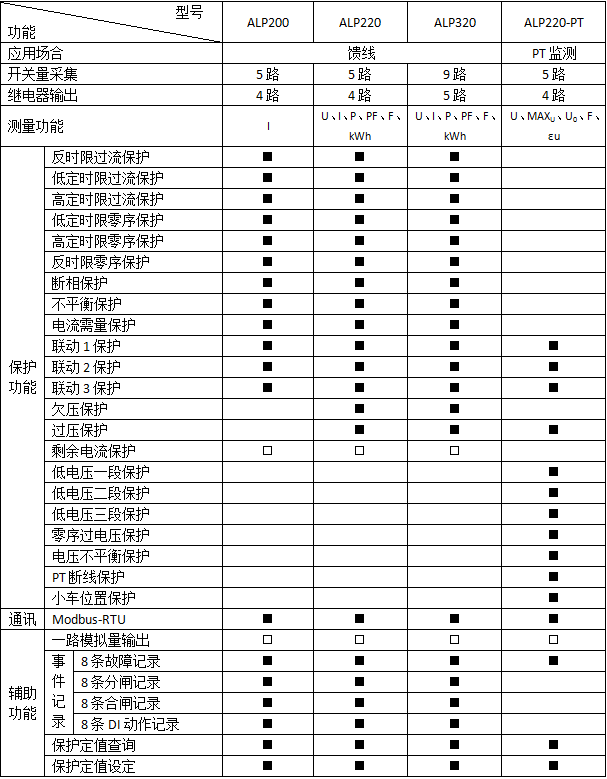

• 技術參數

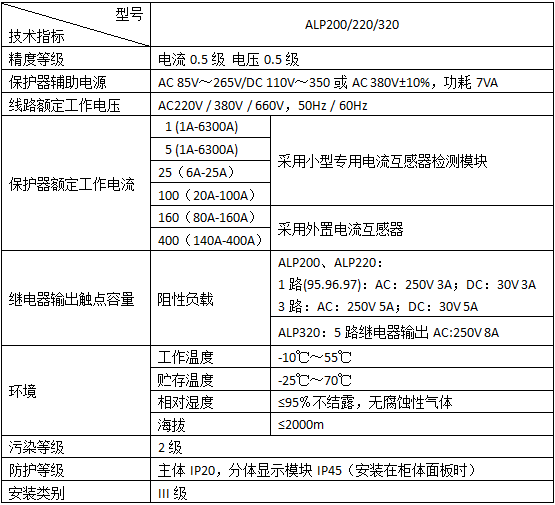

  低壓線路保護器

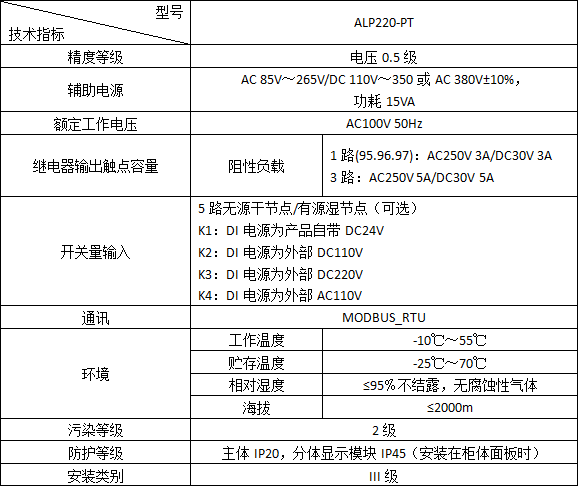

  低壓PT保護器

















  注：“■”為標配功能，“□”為選配功能。




• 外形尺寸

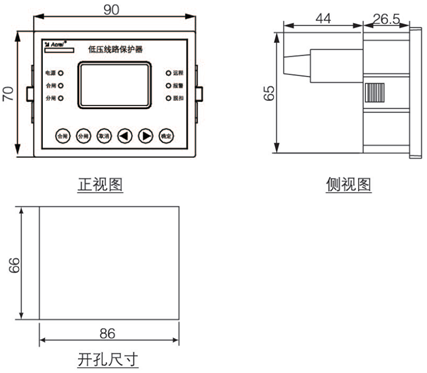

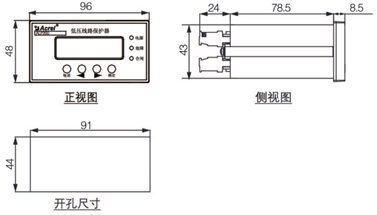

  ● ALP200低壓線路保護器

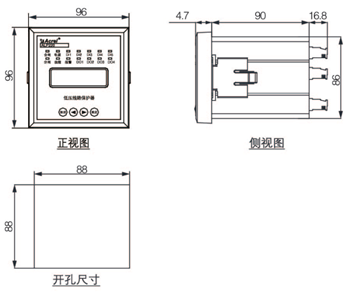

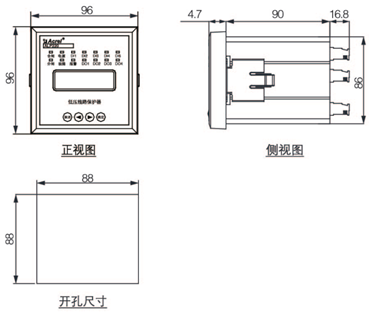

  ● ALP220低壓線路保護器



  ● ALP320低壓線路保護器

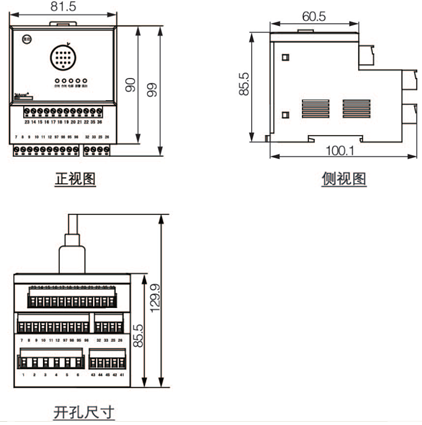

  主體控制模塊



  顯示模塊



  ● 互感器

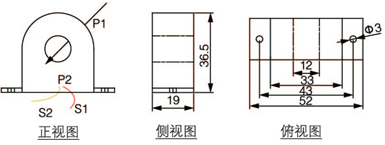

  1A、5A專用電流互感器



  注：一次電流從P1面進，P2面（灌膠面）出；二次引線黃色為S2，紅色為S1，引線長150mm，引線截面積0.22m2

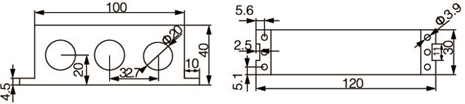

  100A及以下專用電流互感器外形尺寸

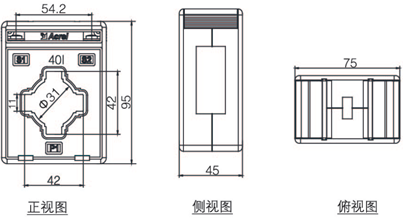

  160A電流互感器外形尺寸

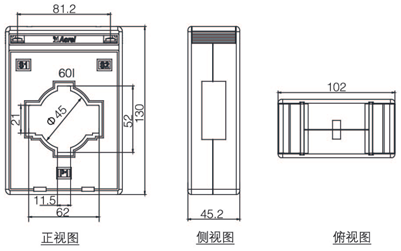

  400A電流互感器外形尺寸



  100A及以下漏電流互感器外形尺寸



  160A、400A漏電流互感器外形尺寸



  ● 低壓PT保護器






• 產品報價

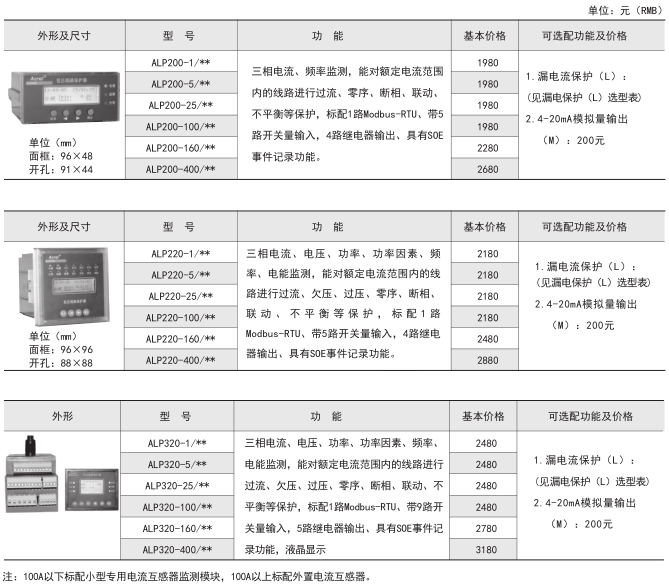

  ALP200/220/320產品

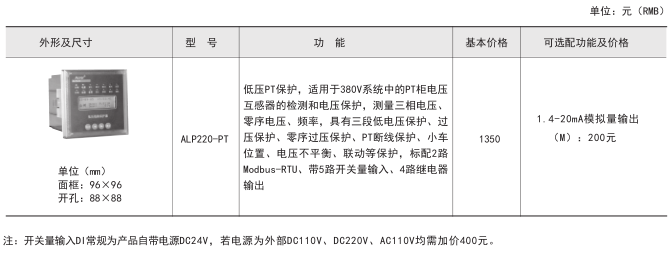

  ALP220PT產品

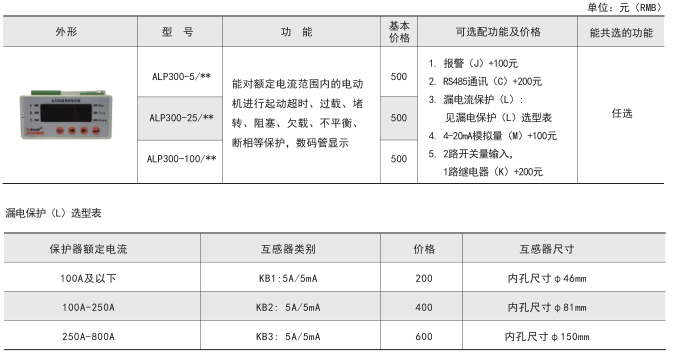

  ALP300保護器
