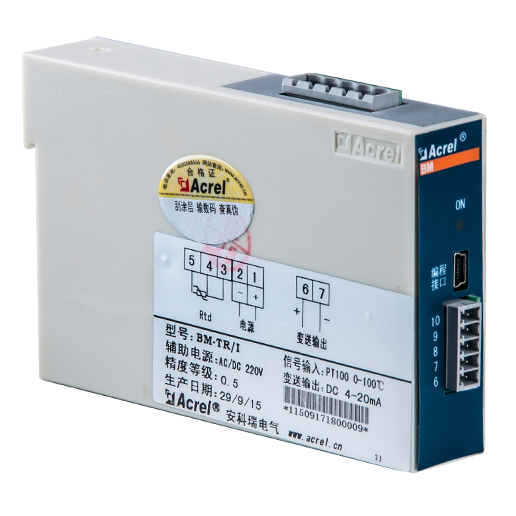

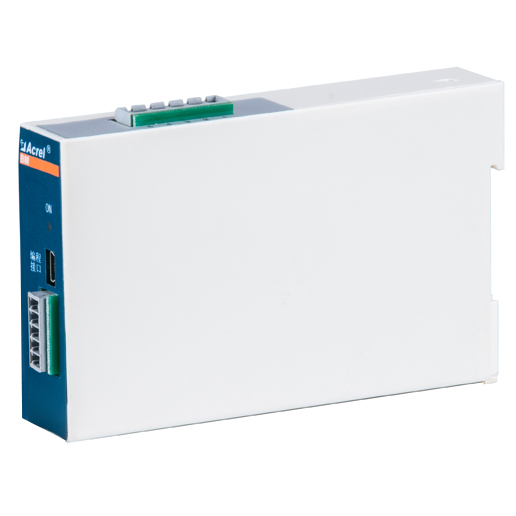

BM系列模擬信號隔離器

•
•
•

• 產品簡介

  功能：

  BM系列模擬信號隔離器可以對電流、電壓等電量參數或溫度、電阻等非電量參數進行高速精確測量，經隔離轉換成標準的模擬信號輸出。既可直接與指針表、數顯表相接，也可以與自控儀表（如PLC）、各種A/D轉換器以及計算機系統配接。



  應用范圍：

  應用于電力、鐵路、石化、冶金、化工、食品、倉儲等行業的自動化系統中。



  訂貨范例：

  具體型號：BM-AI/IS

  技術要求：輸入AC 0-5A；輸出DC 4-20mA；二線制；準確級0.5級。

  通訊協議：無

  輔助電源：DC24V




• 技術參數


















  名稱	儀表型號	功能	備注
  電流隔離器	BM-DI/IS	將直流電流信號隔離變?yōu)?-20mA輸出	二線制
  	BM-DIS/I	無源隔離器，標準4-20mA輸入，信號經過2000V隔離，成比例輸出4-20mA信號
  	BM-AI/IS	將0-5A交流電流隔離變?yōu)?-20mA輸出
  	BM-DI/I	直流電流信號經2000V三端隔離，輸出4-20mA信號，可消除地回路	四線制
  	BM-DI/V	直流電流信號經2000V三端隔離，輸出0-5V DC信號，可消除地回路
  電壓隔離器	BM-DV/IS	將直流電壓信號隔離變?yōu)?-20mA輸出	二線制
  	BM-AV/IS	將0-450V交流電壓隔離變?yōu)?-20mA輸出
  	BM-DV/V	直流電壓信號經2000V三端隔離，輸出0-5V DC信號，可消除地回路	四線制
  	BM-DV/I	直流電壓信號經2000V三端隔離，輸出4-20mA信號，可消除地回路
  一進二出隔離器	BM-DI/II	直流電流信號隔離變送輸出二路相互獨立的4-20mA模擬量	四線制
  	BM-DV/II	直流電壓信號隔離變送輸出二路相互獨立的4-20mA模擬信號
  	BM-DI/VI	直流電流信號隔離變送輸出二路相互獨立的模擬信號，一路4-20mA，一路0-5V
  	BM-DV/VI	直流電壓信號隔離變送輸出二路相互獨立的模擬信號，一路4-20mA，一路0-5V
  溫度隔離器	BM-TR/IS	PT100輸入，信號經過2000V隔離，成比例輸出4-20mA信號	二線制
  電阻隔離器	BM-R/IS	可對標準的2線電阻信號提供4-20mA的輸出及2000V的隔離
  電位計隔離器	BM-VR/IS	對350Ω到10kΩ的電位計提供4-20mA的輸出及2000V隔離,模塊內具有浪涌保護電路
  電流報警器	BM-DI/J	輸入直流電流，雙路報警輸出，直流電流越限報警	四線制
  電壓報警器	BM-DV/J	輸入直流電壓，雙路報警輸出，直流電壓越限報警
  溫度報警器	BM-TR/J	PT100輸入，雙路報警輸出，溫度越限報警
  溫度隔離器	BM-TR/I	PT100輸入，信號經過2000V隔離，成比例輸出4-20mA信號	四線制
  	BM-TC/I	熱電偶輸入，比例輸出4-20mA信號，具備自動冷端補償（CJC）,模塊內具有浪涌保護電路
  	BM-TC/V	熱電偶輸入，比例輸出0-5V 信號，具備自動冷端補償（CJC）,模塊內具有浪涌保護電路




• 外形尺寸

  BM-DIS/I、BM-DI/IS、BM-DV/IS、BM-TR/IS、BM-VR/IS、BM-R/IS、BM-DI/V、BM-DI/I、BM-DV/I、BM-DV/V、BM-TR/I的外形尺寸如圖1所示：



  BM-AV/IS、BM-AI/IS、BM-DI/II、BM-DV/II、BM-DI/VI、BM-DV/VI、BM-DV/J、BM-DI/J、BM-TR/J的外形尺寸如圖2所示：



  BM-TC/I、BM-TC/V的外形尺寸如圖3所示：
