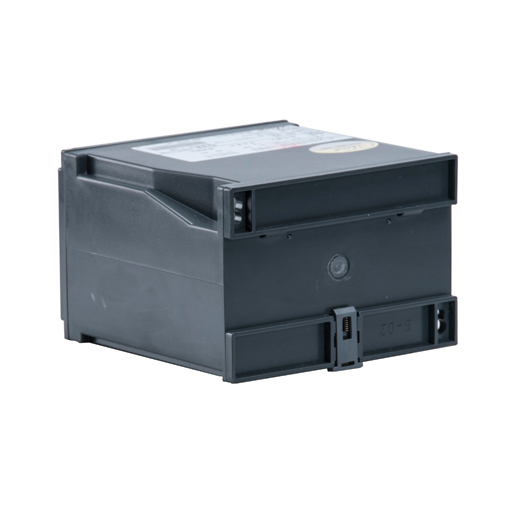

BD系列電流變送器

•
•
•

• 產品簡介

  功能：

  BD系列電流變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號的裝置。



  應用范圍：

  電力系統



  訂貨范例：

  具體型號：BD-AI

  技術要求：輸入AC 0-5A；輸出DC 4-20mA；準確級0.5。

  通訊協議：無

  輔助電源：AC/DC220V

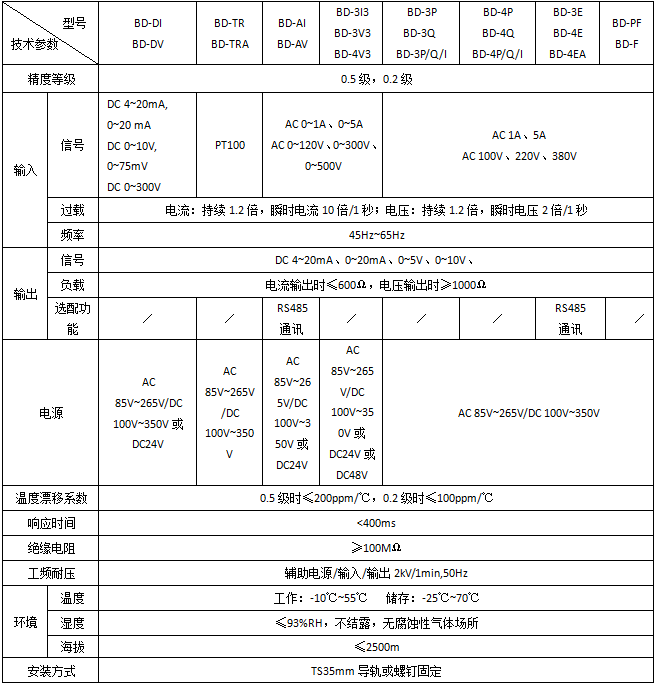

• 技術參數















  名稱	儀表型號	功能	可選配功能
  電流變送器	BD-AI	測量單相交流電流，隔離變送輸出4-20mA或0-5V DC信號	RS485-MODBUS
  	BD-3I3	測量三相交流電流，隔離變送輸出4-20mA或0-5V DC信號
  	BD-DI	測量直流電流，隔離變送輸出4-20mA或0-5V DC信號	/
  電壓變送器	BD-AV	測量單相交流電壓，隔離變送輸出4-20mA或0-5V DC信號	RS485-MODBUS
  	BD-3V3	三相三線電壓變送器，測量三相交流電壓，隔離變送輸出4-20mA或0-5V DC信號
  	BD-4V3	三相四線電壓變送器，測量三相交流電壓，隔離變送輸出4-20mA或0-5V DC信號
  	BD-DV	測量直流電壓，隔離變送輸出4-20mA或0-5V DC信號	/
  多電量 數字變送器	BD-3E	三相三線多電量變送器，測量三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等數字量；1-4路模擬量可選，兩路電能脈沖輸出，RS485-MODBUS通訊	2-4路模擬量輸出
  	BD-4E	三相四線多電量變送器，測量三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等數字量；1-4路模擬量可選，兩路電能脈沖輸出，RS485-MODBUS通訊
  	BD-4EA	三相四線多電量變送器，測量并顯示三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等數字量；1-4路模擬量可選，兩路電能脈沖輸出，RS485-MODBUS通訊
  功率因素變送器	BD-PF	測量單、三相系統的功率因數，隔離變換成直流信號輸出	RS485-MODBUS
  頻率變送器	BD-F	測量工頻頻率，隔離變換成直流信號輸出
  有功功率變送器	BD-3P	三相三線，測量有功功率，隔離變送輸出模擬信號	2-4路模擬量輸出   RS485-MODBUS
  	BD-4P	三相四線，測量有功功率，隔離變送輸出模擬信號
  無功功率變送器	BD-3Q	三相三線，測量無功功率，隔離變送輸出模擬信號
  	BD-4Q	三相四線，測量無功功率，隔離變送輸出模擬信號
  P/Q組合變送器	BD-3P/Q	三相三線，測量有功功率、無功功率，隔離變送輸出模擬信號
  	BD-3P/Q/I	三相三線，測量電流、有功功率、無功功率，隔離變送輸出模擬信號
  	BD-4P/Q/I	三相四線，測量電流、有功功率、無功功率，隔離變送輸出模擬信號
  熱電阻變送器	BD-TR	PT100輸入，隔離輸出4-20mA信號	/




• 外形尺寸

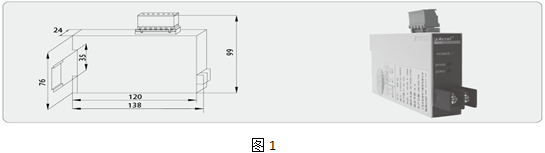

  BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如圖1所示：



  BD-PF、BD-F、BD-TRA外形尺寸如圖2所示：

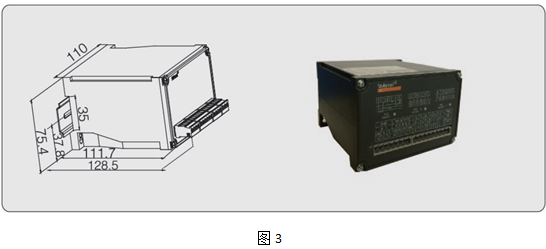

  BD-3I3、BD-3V3、BD-4V3的外形尺寸如圖3所示：

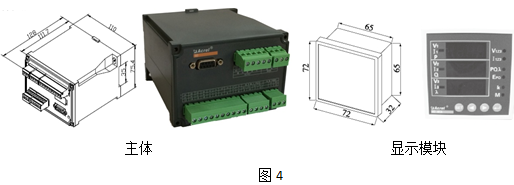

  BD-4EA、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外形尺寸如圖4所示：

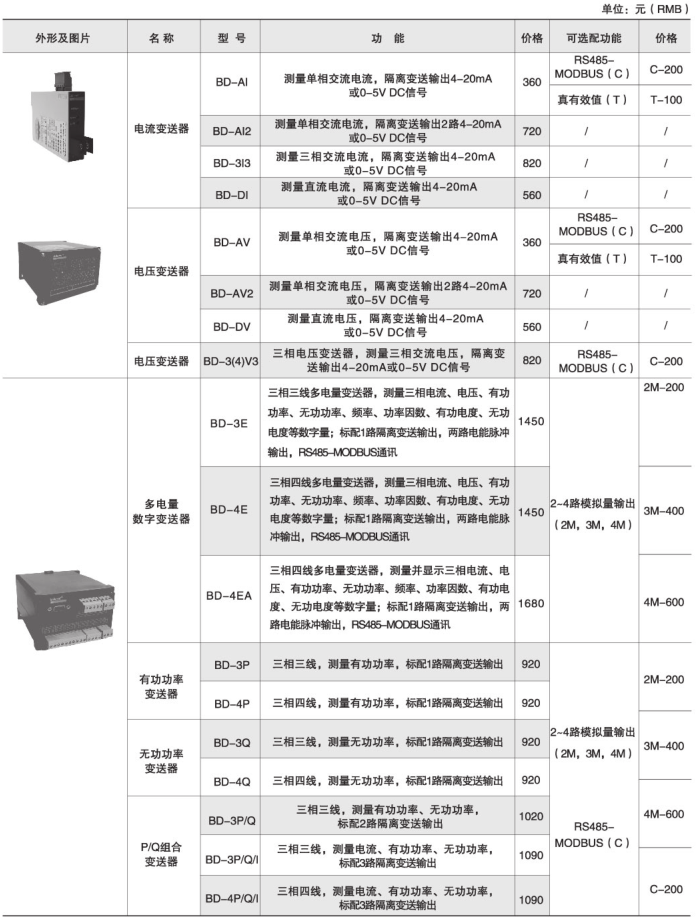

• 產品報價
